Na pierwszy rzut oka ta mapa nie wygląda jak klasyczny produkt meteorologiczny, z jakim większość osób ma do czynienia na co dzień. Nie ma tu ani prostych ikon pogody, ani temperatur przy miastach, ani frontów atmosferycznych narysowanych na mapie Europy. Zamiast tego widzimy ciemne tło, pionową oś ciśnienia, poziomą oś długości geograficznej, kolorowe cieniowanie, białe linie konturowe i dodatkowo małą mapę świata przy dolnej krawędzi. Dla osoby, która po raz pierwszy patrzy na taki wykres, całość może sprawiać wrażenie bardzo technicznej, trudnej i wręcz hermetycznej.
A jednak ten typ diagramu jest niezwykle ważny, bo pokazuje coś, czego nie widać na zwykłych mapach pogody. Nie opisuje po prostu temperatury przy gruncie, zachmurzenia czy opadów, lecz zagląda głębiej w dynamikę atmosfery i próbuje uchwycić procesy zachodzące pomiędzy troposferą a stratosferą. Innymi słowy, to nie jest mapa „jakiej pogody spodziewać się jutro w mieście X”, lecz wykres mówiący o tym, jak atmosfera pracuje w pionie i w szerokiej skali długości geograficznej.
Żeby jednak cokolwiek z niego sensownie wyczytać, nie można zacząć od interpretacji na skróty. Najpierw trzeba bardzo dokładnie opisać, co właściwie widać, co oznacza każdy podpis, każda oś, każda linia i każdy kolor. Dopiero potem można przejść do tego, co ten produkt naprawdę pokazuje i jak z niego wyciągać wnioski.
Najpierw dokładny opis: co gdzie znajduje się na wykresie
Zanim zaczniemy czytać sens meteorologiczny tego diagramu, trzeba rozebrać go na części. To najważniejszy etap, bo bez niego całość pozostaje zlepkiem trudnych oznaczeń. Gdy jednak wszystko zostanie uporządkowane, wykres zaczyna być znacznie bardziej logiczny.

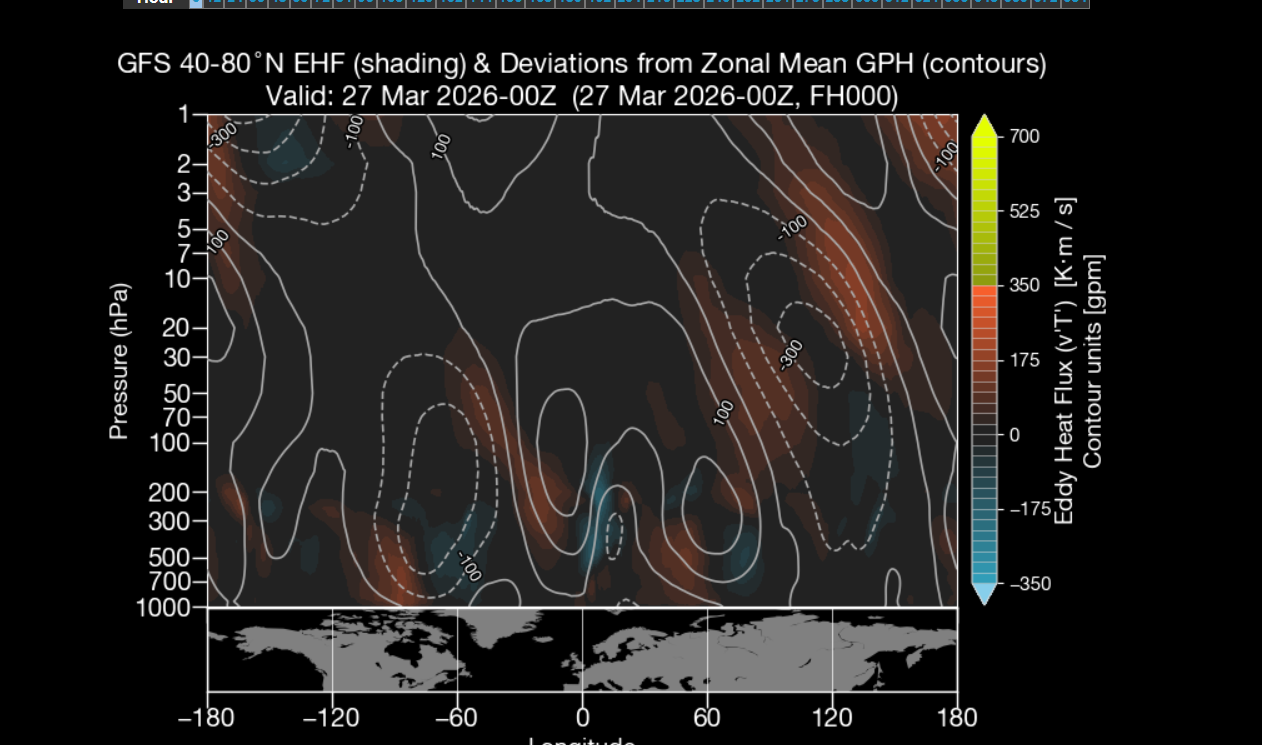

Na samej górze widzimy główny nagłówek:
“GFS 40-80°N EHF (shading) & Deviations from Zonal Mean GPH (contours)”
To zdanie zawiera kilka bardzo ważnych informacji.
Pierwszy element, czyliGFS, oznacza model numeryczny, z którego pochodzi produkt. W tym przypadku jest to amerykański model Global Forecast System. Już to mówi nam, że patrzymy na analizę lub prognozę opartą o konkretny model, a nie na czystą obserwację pomiarową.
Dalej widzimy zakres40–80°N. To informacja, że wykres nie przedstawia całej kuli ziemskiej w pełnym sensie przestrzennym, ale odnosi się do pasa szerokości geograficznych między 40 a 80 stopniem północnym. To bardzo ważne, bo oznacza, że produkt koncentruje się na średnich i wysokich szerokościach geograficznych półkuli północnej, czyli obszarze szczególnie istotnym dla cyrkulacji strefowej, fal planetarnych i procesów stratosferycznych.
Następny skrót toEHF, czyliEddy Heat Flux. To jeden z głównych parametrów pokazywanych na wykresie. Nie jest on przedstawiony liniami, leczcieniowaniem, co zresztą od razu zaznaczono w nawiasie jakoshading. To znaczy, że kolorowe pola na tle wykresu odpowiadają właśnie temu parametrowi.
Dalej pojawia się druga część nagłówka:“Deviations from Zonal Mean GPH (contours)”. To oznacza, że białe linie konturowe, czyli kontury, pokazująodchylenia wysokości geopotencjału od średniej strefowej. Innymi słowy, linie nie pokazują samej bezwzględnej wysokości geopotencjału, ale to, jak bardzo dany obszar odbiega od tego, co byłoby przeciętnym układem na tej szerokości geograficznej.
Pod głównym nagłówkiem znajduje się kolejna linia tekstu:
“Valid: 27 Mar 2026-00Z (27 Mar 2026-00Z, FH000)”
To mówi nam, dla jakiego terminu obowiązuje wykres. W tym przypadku jest to27 marca 2026 roku, godzina 00 UTC. OznaczenieFH000sugeruje, że to pole ważne dla zerowego kroku prognostycznego, czyli bardzo blisko terminu startowego modelu albo analiza początkowa.
To bardzo istotne, ponieważ ten wykres nie jest „ogólną koncepcją”, ale opisuje atmosferę dla konkretnego momentu.
Lewa strona wykresu — pionowa oś ciśnienia
Po lewej stronie znajduje się pionowa oś opisana jako:
Pressure (hPa)
To oś ciśnienia wyrażonego w hektopaskalach. I właśnie ta oś jest kluczem do zrozumienia, że mamy do czynienia zprzekrojem pionowym atmosfery, a nie z klasyczną mapą poziomą.
Na osi widzimy wartości od około1000 hPaprzy dole do1 hPaprzy górze. To oznacza, że wykres obejmuje bardzo dużą część atmosfery: od dolnej troposfery i poziomów bliskich powierzchni ziemi aż po wysoką stratosferę, a właściwie jej górne partie.
To bardzo ważne, bo większość codziennych prognoz zatrzymuje się w praktyce na tym, co dzieje się przy ziemi lub w niższej troposferze. Tutaj tymczasem możemy śledzić procesy zachodzące wysoko ponad nią.
Trzeba też pamiętać o jednej istotnej rzeczy: oś ciśnienia nie jest liniowa w takim prostym, intuicyjnym sensie. W meteorologii pionowe profile na osi ciśnienia często pokazują warstwy atmosfery w sposób „ściśnięty” bliżej ziemi i „rozciągnięty” wyżej, co pozwala lepiej zobaczyć struktury w całym słupie powietrza. Najważniejsze dla czytelnika jest jednak to, że:
- dolna część wykresu odnosi się do atmosfery bliżej powierzchni,
- górna część wykresu odnosi się do wysokiej stratosfery.
Dolna część wykresu — oś długości geograficznej
Na dole znajduje się pozioma oś opisana jako:
Longitude
To oś długości geograficznej, biegnąca od-180do180stopni. To oznacza, że przekrój pokazuje warunki atmosferyczne wokół całej półkuli, ale nie według szerokości i długości jak na zwykłej mapie, tylko jako rozkład wzdłuż długości geograficznej.
Jest to więc wykres pokazujący:
- pionowo: wysokość w atmosferze wyrażoną przez ciśnienie,
- poziomo: położenie wzdłuż długości geograficznej.
To bardzo ważne, bo oznacza, że nie patrzymy tutaj na „mapę Europy” czy „mapę północnego Atlantyku”, tylko na rodzaj rozwiniętego przekroju atmosfery wokół pasa 40–80°N.
Na dole, tuż nad osią długości geograficznej, znajduje się mała, uproszczona mapa świata w odcieniach szarości. Ona pełni rolę orientacyjną i pomaga połączyć wartości długości geograficznej z położeniem kontynentów. Dzięki temu łatwiej zorientować się, że dany sygnał pojawia się mniej więcej nad sektorem atlantyckim, europejskim, azjatyckim czy pacyficznym.
To bardzo przydatny element, bo sama liczba długości geograficznej nie zawsze od razu podpowiada, nad jakim obszarem półkuli patrzymy.
Kolorowe cieniowanie — EHF
Najbardziej rzucającym się w oczy elementem są obszary w kolorach brązowych, niebieskawych i miejscami żółtawych. To właśniecieniowanie, czyli parametr EHF.
Po prawej stronie wykresu widzimy pionową skalę kolorystyczną opisaną jako:
Eddy Heat Flux (“v’T’”) [K·m/s]
To oznacza, że kolor odpowiada wartości strumienia ciepła związanego z falami i zaburzeniami, matematycznie opisanego przez iloczyn odchyleń wiatru południkowego i temperatury. To parametr wykorzystywany bardzo często w analizach związanych z propagacją fal planetarnych i sprzężeniem troposfera–stratosfera.
W praktyce dla czytelnika oznacza to tyle, że:
- dodatnie wartości EHF wskazują na transport ciepła związany z falami ku wyższym szerokościom i zwykle są interpretowane jako sygnał aktywności falowej,
- ujemne wartości oznaczają odwrotny znak tego transportu.
Na tej konkretnej skali:
- odcieniebrązowe i pomarańczoweodpowiadają dodatnim wartościom,
- odcienieniebieskawewartościom ujemnym,
- okolice ciemnoszare lub bardzo ciemne oznaczają wartości bliskie zeru.
To właśnie te plamy i pasma kolorów pokazują, gdzie i na jakiej wysokości w atmosferze pojawia się aktywność falowa związana ze strumieniem ciepła.
Białe kontury — odchylenia geopotencjału od średniej strefowej
Drugim głównym elementem sąbiałe linie konturowe, niektóre ciągłe, inne przerywane. To właśnie wspomniane w nagłówku:
Deviations from Zonal Mean GPH
Czyli odchylenia wysokości geopotencjału od średniej strefowej.
Na konturach widać wartości takie jak100,300, a miejscami wartości ujemne zaznaczone linią przerywaną. To oznacza, że:
- linie ciągłe przedstawiają dodatnie odchylenia,
- linie przerywane ujemne odchylenia.
W uproszczeniu mówią one, gdzie pole geopotencjału jest „wyżej” lub „niżej” niż przeciętnie dla tej szerokości geograficznej. To ważne, bo właśnie takie odchylenia są śladem falowania atmosfery, czyli zaburzeń od idealnej, czysto strefowej cyrkulacji.
W praktyce można powiedzieć, że kontury pokazują strukturę falową atmosfery, a kolor pokazuje, gdzie odbywa się związany z nią transport ciepła.
Co ten wykres w ogóle pokazuje
To nie jest zwykła mapa pogody i nie da się jej czytać jak mapy temperatury czy opadów. Ten wykres pokazuje dwa powiązane ze sobą elementy dynamiki atmosfery:
po pierwsze, gdzie w słupie atmosfery i na jakich długościach geograficznych zaznacza się aktywność falowa w postaci strumienia ciepła,
po drugie, jak wygląda rozkład odchyleń geopotencjału od średniej strefowej, czyli gdzie atmosfera odbiega od idealnie „gładkiej”, strefowej cyrkulacji.
Innymi słowy, to wykres, który pomaga zrozumieć, gdzie i jak fale planetarne oraz zaburzenia troposferyczne i stratosferyczne są aktywne.
To szczególnie istotne wtedy, gdy analizuje się:
- propagację fal ku stratosferze,
- zaburzenia wiru polarnego,
- powiązania między troposferą a stratosferą,
- potencjał do większych reorganizacji cyrkulacji w wysokich szerokościach geograficznych.
Jak czytać ten wykres krok po kroku
Najważniejsza zasada brzmi: tego wykresu nie czyta się punktowo, tylko strukturalnie. Nie patrzy się na jedną liczbę czy jedną plamę, lecz na układ całości.
Najpierw trzeba odpowiedzieć sobie na pytanie, gdzie pojawiają się główne obszary dodatniego EHF, czyli brązowo-pomarańczowe strefy. To właśnie one są najbardziej interesujące, bo zwykle wskazują na aktywny transport ciepła związany z falami.
Na tej mapie widać kilka takich stref, ale szczególnie wyraźna jest jedna rozciągająca się od niższych poziomów troposfery ku wyższym warstwom po prawej stronie wykresu, mniej więcej w sektorze dodatnich długości geograficznych. Taki obraz sugeruje obecność silniejszej aktywności falowej, która nie ogranicza się tylko do warstw przyziemnych, ale sięga znacznie wyżej.
To bardzo ważne, bo w analizie sprzężenia troposfera–stratosfera liczy się właśnie to, czy sygnał pozostaje przy dole, czy ma wyraźną składową pionową i może propagować energię ku górze.
Następnie trzeba spojrzeć na kontury geopotencjału. Jeżeli widzimy w tych samych rejonach wyraźne odchylenia od średniej strefowej, oznacza to, że aktywność falowa nie jest przypadkowa, lecz związana z realnym zaburzeniem pola geopotencjału.
Właśnie z tego powodu tak ważne jest zestawienie koloru i konturów razem. Sam EHF mówi o strumieniu ciepła i aktywności fal, ale dopiero odchylenia geopotencjału pokazują strukturę, w której ta aktywność się odbywa.
Co oznacza pionowy zasięg sygnału
Jedną z najważniejszych rzeczy na tego typu wykresie jest to, jak wysoko sięga dany sygnał.
Jeżeli dodatnie wartości EHF pojawiają się wyłącznie w dolnej troposferze i zanikają szybko ku górze, oznacza to, że aktywność falowa jest raczej ograniczona do niższych warstw atmosfery.
Jeżeli natomiast dodatni sygnał rozciąga się z troposfery ku wyższym poziomom, aż w okolice 100 hPa, 50 hPa czy nawet wyżej, wtedy można mówić o bardziej wyraźnej pionowej propagacji aktywności falowej.
To właśnie taki typ sygnału jest szczególnie interesujący w kontekście wpływu troposfery na stratosferę. Wysoka, dobrze zaznaczona struktura dodatniego EHF oznacza, że atmosfera nie tylko „faluje” przy ziemi, ale że te zaburzenia mogą skuteczniej oddziaływać na wyższe warstwy.
Na tej mapie niektóre pasma dodatniego EHF mają właśnie taki wydłużony pionowo charakter, co czyni je istotnymi z punktu widzenia dynamiki stratosferycznej.
Dlaczego dodatni EHF jest tak ważny
W praktyce analiz dynamiki stratosfery dodatni EHF często interpretuje się jako sygnał zwiększonego transportu ciepła ku wyższym szerokościom przez fale planetarne. To z kolei jest jednym z elementów, które mogą osłabiać bardziej strefową, uporządkowaną cyrkulację, zwłaszcza w stratosferze polarnej.
Nie oznacza to automatycznie, że każdy dodatni sygnał prowadzi do dużych zmian, ale oznacza, że atmosfera nie jest w stanie idealnie strefowym. Fale są aktywne, a ich wpływ może być istotny, jeśli utrzymuje się dostatecznie długo i sięga wystarczająco wysoko.
Właśnie dlatego na takich mapach nie patrzy się jedynie na „czy jest kolor”, ale na jego intensywność, zasięg pionowy oraz zgodność z układem konturów geopotencjału.
Co oznaczają odchylenia geopotencjału od średniej strefowej
To bardzo ważna część interpretacji. Gdyby atmosfera była idealnie strefowa, to znaczy gładko uporządkowana wokół szerokości geograficznych, odchylenia od średniej strefowej byłyby niewielkie. W praktyce jednak atmosfera faluje. Powstają grzbiety i zatoki, zaburzenia i deformacje pola geopotencjału.
Dodatnie odchylenia geopotencjału oznaczają, że w danym miejscu pole jest „wyższe” niż średnia strefowa, a ujemne — że niższe. To jest ślad falowania i odejścia od czysto strefowego układu.
Na wykresie widać, że te odchylenia mają własną strukturę pionową i poziomą. Nie są chaotyczne. Układają się w wyraźne obszary, które pokazują, gdzie atmosfera jest bardziej zaburzona.
Dla czytelnika oznacza to, że kontury są mapą falowości atmosfery, a nie tylko dodatkiem do koloru.
Jak patrzeć na ten wykres dojrzale
Największym błędem byłoby próbować sprowadzić ten produkt do prostego komunikatu typu „będzie zimniej” albo „wir polarny się załamie”. To nie jest wykres takiego typu.
To jest wykres diagnostyczny, który pokazuje procesy, a nie prosty wynik powierzchniowy. Trzeba więc myśleć bardziej procesowo.
Czy są obszary wyraźnego dodatniego EHF?
Czy sięgają wysoko?
Czy są powiązane z wyraźnymi odchyleniami geopotencjału?
Czy sygnał ma charakter lokalny, czy bardziej rozległy?
Czy widać organizację pionową, czy tylko płytkie plamy przy niższych poziomach?
Tak właśnie czyta się ten diagram. Nie przez jedną liczbę, lecz przez relację między strukturami.
Co ta konkretna mapa sugeruje
Na pokazanym wykresie widać, że atmosfera nie jest jednorodna ani spokojna w sensie falowym. W kilku sektorach długości geograficznej zaznaczają się dodatnie pasma EHF, a część z nich ma wyraźną strukturę pionową rozciągającą się od troposfery ku wyższym poziomom.
To oznacza, że aktywność falowa jest obecna i że w niektórych sektorach może następować bardziej skuteczna propagacja tej aktywności ku górze. Jednocześnie układ konturów geopotencjału pokazuje, że atmosfera odbiega od prostego stanu strefowego i że te zaburzenia mają dobrze zaznaczoną strukturę.
To nie jest jeszcze samodzielna prognoza konkretnego wydarzenia, ale jest to ważna informacja o stanie dynamiki atmosfery w analizowanym terminie.
Najczęstsze błędy w czytaniu takiej mapy
Najczęstszym błędem jest traktowanie tego wykresu jak zwykłej mapy pogody. To nie jest produkt do oceny pogody przy ziemi z dnia na dzień.
Drugim błędem jest patrzenie tylko na kolor albo tylko na kontury. Sens tego diagramu polega właśnie na czytaniu obu elementów razem.
Trzecim błędem jest ignorowanie osi ciśnienia. Wysokość, na której pojawia się sygnał, jest tutaj kluczowa. Płytki sygnał przy ziemi znaczy coś innego niż sygnał sięgający wyższej stratosfery.
Czwartym błędem jest pomijanie tego, że to przekrój po długości geograficznej dla pasa szerokości 40–80°N, a nie klasyczna mapa planarna. Nie można więc interpretować go tak jak zwykłej mapy Europy.
Podsumowanie
Ten wykres pokazuje znacznie więcej niż zwykły stan pogody. Łączy w sobie dwie bardzo istotne informacje: aktywność falową wyrażoną przez Eddy Heat Flux oraz strukturę odchyleń geopotencjału od średniej strefowej. Dzięki temu pozwala zajrzeć w pionową dynamikę atmosfery i zrozumieć, gdzie oraz jak fale planetarne i zaburzenia cyrkulacji zaznaczają się w troposferze i stratosferze.
Na początku może wyglądać skomplikowanie, ale po dokładnym rozłożeniu na elementy staje się logiczny. Oś pionowa mówi, na jakiej wysokości patrzymy. Oś pozioma pokazuje długość geograficzną. Kolor pokazuje EHF. Kontury pokazują odchylenia geopotencjału. Mała mapa świata pomaga orientować się przestrzennie.
I właśnie dlatego takie wykresy są tak wartościowe. Nie pokazują jedynie „co będzie przy ziemi”, ale pozwalają lepiej zrozumieć, jak pracuje sama atmosfera.
Źródło:https://stratobserve.com/
